Technologie
So funktionieren die ECA-Generatoren von Kirkmayer.
Elektrochemische Aktivierung (ECA) verwandelt Wasser, Salz und Strom in zwei aktive Lösungen: Anolyt, ein starkes natürliches Desinfektionsmittel, und Katholyt, einen nicht schäumenden Reiniger – ohne zugesetzte Chemikalien und ohne giftige Rückstände.
Ein Prozess – zwei Lösungen
Elektrolyse spaltet Wasser in ein Desinfektions- und ein Reinigungsmittel
Die zylindrische Zelle von Kirkmayer erzeugt beide Lösungen gleichzeitig aus einem einzigen Zulauf von Wasser und Salz – ohne zugesetzte Reagenzien, ohne Chemikalienlager.
- 01 · Eingang
Wasser, Salz und Strom
Gefiltertes, enthärtetes Wasser mit Natrium- oder Kaliumchlorid, bei geregeltem Strom und geregelter Spannung.
H₂ONaClDC - 02 · Zelle

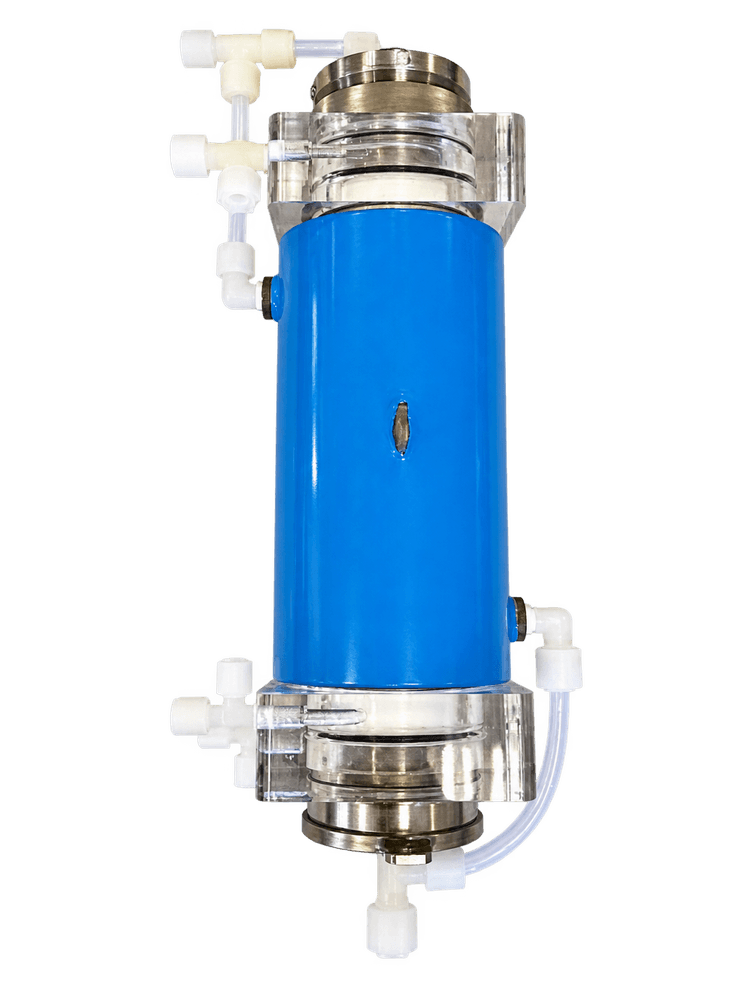

REACTRINA®-Zelle
Eine doppelt gekühlte koaxiale Zelle teilt den Durchfluss in eine Anoden- und eine Kathodenkammer.
- 03a · Anolyt
Hypochlorige Säure (HClO)
Ein hochwirksames Breitband-Desinfektionsmittel, das Bakterien, Viren, Pilze und Sporen bei Kontakt abtötet.
400 ppm · pH 7
- 03b · Katholyt
Natriumhydroxid (NaOH)
Eine nicht schäumende Universal-Reinigungslösung, die Fett und organische Rückstände auf Kontaktflächen löst.
pH 12–13 · ≈3 %

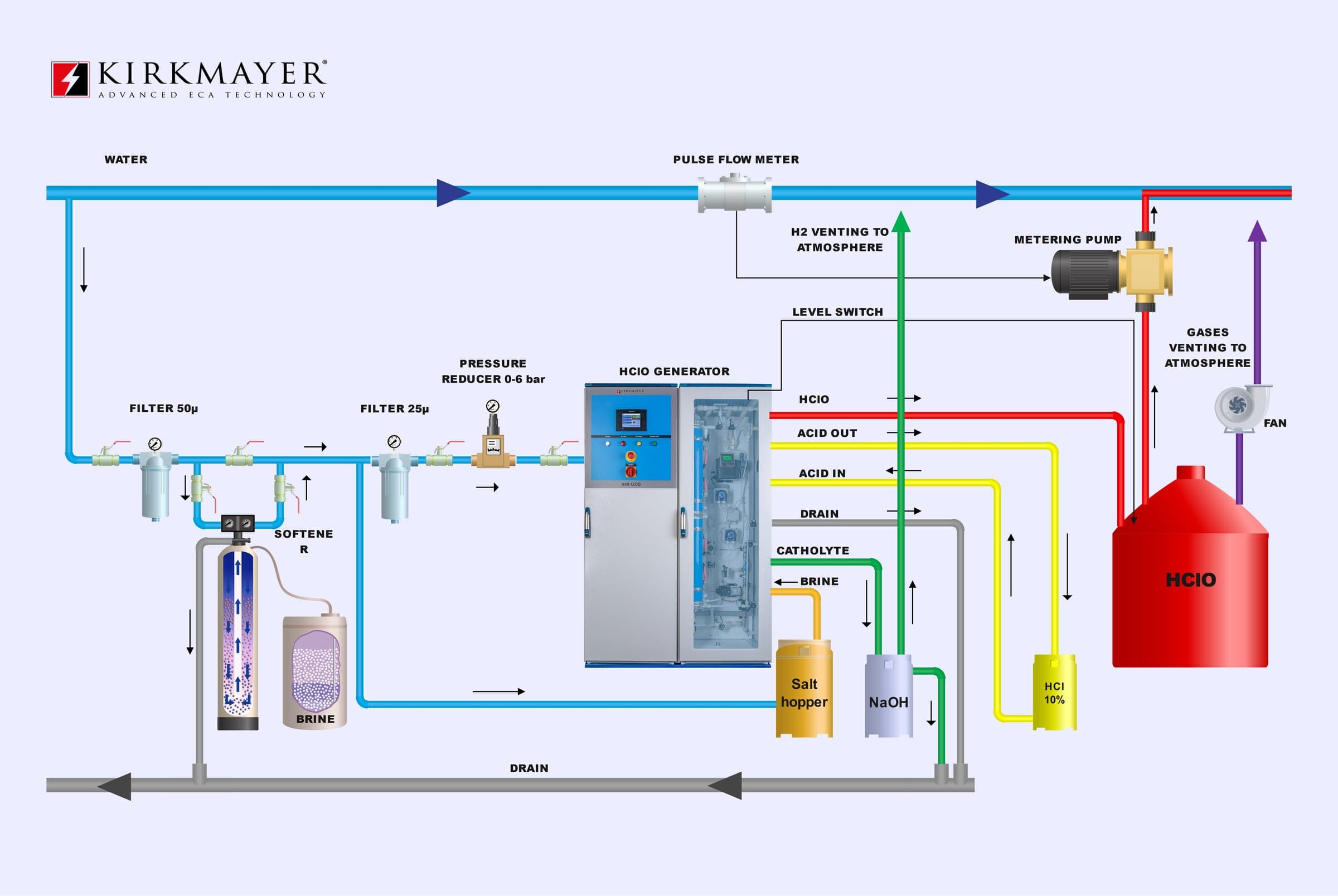

Eine typische Anlage: Das Wasser wird gefiltert und enthärtet, Sole wird dem Generator zugeführt, und eine Dosierpumpe dosiert HClO in die Wasserleitung.
Das System ist eine Elektrolysezelle mit zwei Elektroden – einer Anode und einer Kathode –, die durch eine Diaphragmamembran getrennt sind. In die Zelle wird gefiltertes, enthärtetes Wasser mit Natriumchlorid (Salz) oder je nach Anwendung Kaliumchlorid geleitet. Mit Strom bei vorgegebener, geregelter Stromstärke und Spannung erzeugt die Zelle Anolyt, eine elektroaktivierte Flüssigkeit mit hoher Desinfektionskraft. Potenzialgradienten von Millionen Volt pro cm² zwischen Anode und Kathode verleihen den Lösungen einen pH-Wert, ein Redoxpotenzial (ORP) und weitere Eigenschaften, die mit herkömmlicher Chemie nicht erreichbar sind.
ECA funktioniert wie das menschliche Immunsystem. Wird der Körper von Bakterien und Viren angegriffen, bilden Neutrophile – weiße Blutkörperchen – eine Mischoxidanslösung, die die eindringenden Mikroben abtötet. Diese schwache Säure, die natürlicherweise im Körper vorkommt, ist hypochlorige Säure (HClO): für den Menschen ungiftig, schnell wirksam und weithin als eines der wirksamsten bekannten Biozide anerkannt.
Über ECA
Ein hundert Jahre altes Prinzip, erforscht seit den 1970er-Jahren
Elektrochemische Aktivierung wird seit über 100 Jahren genutzt, doch erst in den 1970er-Jahren wurden ihre physikalisch-chemischen Eigenschaften am Allrussischen Institut für Medizintechnik umfassend erforscht.
Unipolare elektrochemische Einwirkung überführt eine gering mineralisierte Salzlösung in einen aktivierten, metastabilen Zustand und erzeugt zwei unterschiedliche Lösungen – Anolyt und Katholyt –, benannt nach der Elektrodenkammer, aus der sie jeweils stammen.
Anolyt – Anodenkammer (positive Ladung)
Enthält ein Gemisch von Oxidanzien – hypochlorige Säure, Singulett-Sauerstoff, Peroxid-Anion, Superoxid, Ozon, atomaren Sauerstoff und freie Radikale –, die für ihre antimikrobiellen Eigenschaften bekannt sind.
Katholyt – Kathodenkammer (negative Ladung)
Entwickelt reinigende Eigenschaften und enthält Natriumhydroxid in einem hoch angeregten Zustand.
Elektrolyse wird eingesetzt, um Wasser zu reinigen und zu dekontaminieren und um Wasser oder verdünnte Elektrolytlösungen in umweltfreundliche antimikrobielle, Wasch- und Extraktionslösungen umzuwandeln – vor allem dank der hohen Aktivität von ECA, günstiger Rohstoffe und einfacher Herstellung.
Das Ergebnis ist ein flüssiges, ungiftiges und abbaubares Desinfektionsmittel, das Bakterien, Sporen, Viren, Schimmel, Hefen, Pilze und Biofilme in Leitungen abtötet und Gerüche beseitigt. Es braucht nur Wasser, Natrium- oder Kaliumchlorid (Salz) und Strom.
Eigenschaften
Drei Lösungen aus einer Zelle
Je nach Konfiguration erzeugt das System sauren Anolyt, neutralen Anolyt und Katholyt.
- Saurer Anolyt · pH 2,5 / 5,0
Ein starkes Oxidations- und Desinfektionsmittel für alle Anwendungen, bei denen der pH-Wert keine Rolle spielt (kein Korrosionsrisiko). Wirkt äußerst schnell gegen Bakterien, Viren, Sporen, Schimmel, Pilze und Algen – auch in Wasser verdünnt oder vernebelt.
- Wirkstoff
- Aktivchlor 500 / 700 ppm
- ORP / Redox
- 1200 / 1000 mV
- Neutraler Anolyt · pH 6,0 / 8,0
Für alle Anwendungen, bei denen wegen Korrosionsgefahr ein neutraler pH-Wert nötig ist. Äußerst wirksam gegen ein breites Spektrum von Erregern, darunter Viren, Bakterien, Sporen, Schimmel und Pilze.
- Wirkstoff
- Aktivchlor 500 / 700 ppm
- ORP / Redox
- 950 / 850 mV
- Katholyt · pH 10,0 / 12,0
Ein starkes Reduktionsmittel. Alkalisch und ein hervorragendes Reinigungsmittel; wird außerdem zur Flockung und Fällung von Schwermetallen sowie überall dort eingesetzt, wo eine pH-Korrektur nötig ist.
- Wirkstoff
- Natriumhydroxid 1000 ppm
- ORP / Redox
- −800 / −900 mV
Vorteile
Warum Anolyt herkömmliche Desinfektionsmittel übertrifft
Anolyt
- Ein hohes Redoxpotenzial von 850–1200 mV aus vielen oxidierenden Verbindungen in jeweils geringer Konzentration – weit wirksamer als Chloramine, Natriumhypochlorit und die meisten anderen Desinfektions- und Sterilisationsmittel.
- Ein starkes Biozid gegen pathogene, virale und pilzliche Mikroorganismen, darunter Staphylococcus aureus, Legionella pneumophila, Pseudomonas aeruginosa, Bacillus cereus, Escherichia coli, Listerien, Salmonellen, Hepatitis-B-Virus, Poliovirus, HIV, Adenovirus, Norovirus, Tuberkulose und Dermatomykosen.
- Sein Gemisch metastabiler Wirkstoffe verhindert, dass sich Mikroorganismen anpassen – Resistenzen entstehen nicht.
- Eine geringe Konzentration aktiver Sauerstoff- und Chlorverbindungen macht es für Mensch und Tier sicher und ungiftig, auch bei längerer Anwendung.
- Kann flüssig, als Eis oder als Aerosol (Nebel) ausgebracht werden, pur oder verdünnt.
- Wirkt auf jeder Desinfektionsstufe – gleichzeitig als Reinigungs- und Sterilisationsmittel.
- Zersetzt organische Verbindungen zu harmlosen Rückständen und baut sich nach Gebrauch von selbst ab, ohne giftige Xenobiotika zu bilden.
- Muss vor der Entsorgung nicht neutralisiert werden.
Anolyt und Katholyt
- Erfordern keine besonderen Vorsichtsmaßnahmen bei der Handhabung.
- Decken jede Stufe der Desinfektion (Anolyt) und Reinigung (Katholyt) ab.
- Bleichen Materialien und Oberflächen in den empfohlenen Konzentrationen nicht aus.
- Sind hypoallergen und wirken schnell.
- Bei der Herstellung entstehen nur Wasser, Wasserstoff und Sauerstoff; Nebenprodukte sind ungiftig und hinterlassen keine chemischen Rückstände.
- Werden vor Ort erzeugt – keine Handhabung oder Lagerung von Chemikalien.
- Können sicher in die Kanalisation eingeleitet werden.
REACTRINA®-Technologie
Die erste doppelt gekühlte Koaxialzelle
Unsere ECA-Technologie nutzt Komponenten mit einer einzigartigen Architektur. Anders als die auf dem Markt üblichen zylindrischen Koaxialzellen wurde unsere Zelle um eine spezielle Anodengeometrie herum konstruiert, die es uns ermöglichte, die Kühlung beider Elektroden – Anode und Kathode – zu integrieren.
Unsere patentierte REACTRINA®-Technologie ahmt das menschliche Immunsystem nach: Sie erzeugt unter bestimmten elektrochemischen Bedingungen aus Wasser, Salz und Strom HClO, um Viren, Bakterien und andere schädliche Mikroorganismen zu bekämpfen.
- Eine elektrisch hocheffiziente Zelle – niedrige Spannung und geringer Salzverbrauch (1,6–2,5 g/L).
- Die einzige zylindrische Zelle auf dem Markt, bei der beide Elektroden – Anode und Kathode – gekühlt werden.
- Eine chemisch hocheffiziente Zelle – langsamer Durchfluss ohne Überhitzung.
- Erzeugt hochreine hypochlorige Säure mit vermutlich einem der niedrigsten Chloridrückstände am Markt.
Was REACTRINA® auszeichnet

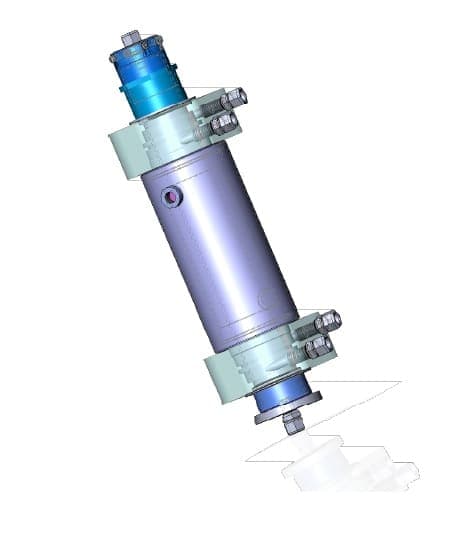

Doppelt gekühlte Koaxialzelle
Anode und Kathode werden aktiv gekühlt – die weltweit erste und einzige Zelle dieser Klasse, die beide Elektroden kühlt.
Spezielle Anodengeometrie
Eine eigens entwickelte Elektrodenform, die Stromdichte – und Leistung – über die gesamte Lebensdauer der Zelle stabil hält.
Verstellbare, selbstjustierende Köpfe
Ein selbstjustierendes Montagesystem hält den Elektrodenabstand bei fortschreitendem Verschleiß konstant – ohne manuelle Nachkalibrierung.
Weniger Salz, weniger Chloridrückstände
Arbeitet mit einer geringeren Salzkonzentration als herkömmliche Zellen und erzeugt hochreines HClO mit einem der niedrigsten Chloridrückstände am Markt.

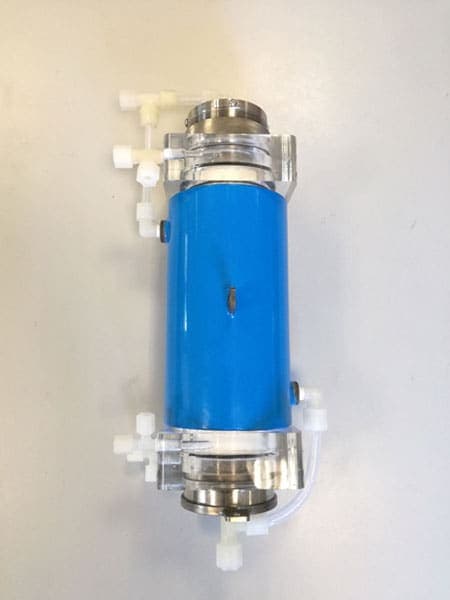

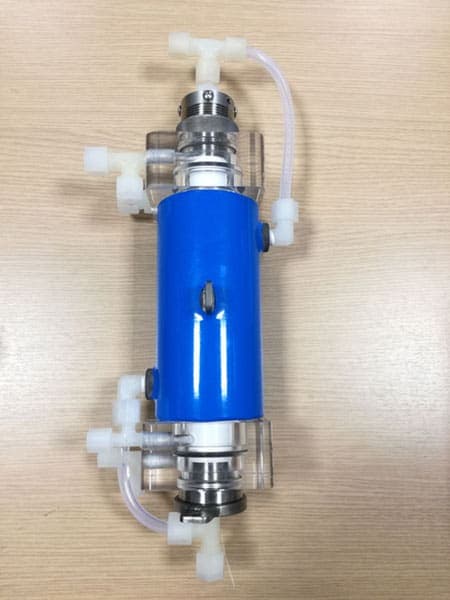

Die ersten doppelt gekühlten Zellen der Welt
Technische Lösungen
- Spezielle Anodengeometrie
- Kühlsystem für beide Elektroden (Anode–Kathode)
- Gewindelose Kopplung von Anode und Kathode
- Verstellbare Köpfe
- Selbstjustierendes Montagesystem
- Manuelle Klemmung mit Druckring
Behobene Probleme
- Brüche, Spalten und Risse an der Verbindung von Elektroden und Köpfen
- Anfressungen an der Anode und daraus resultierende Schäden an ihrer Beschichtung
- Unzureichende Klemmung der Komponenten
- Übermäßige Erwärmung im Betrieb
- Begrenzte Leistung durch zu viel Wärme
In der Praxis
- Mehr Leistung erfordert mehr Strom, und mehr Strom erzeugt mehr Wärme. Das integrierte Doppelkühlsystem und die Komponentengeometrie führen diese Wärme effizient ab, sodass eine einzelne Zelle sicher und zuverlässig mehr Durchfluss liefert.
- Die Produktion benötigt weniger Salz in der gesättigten Lösung – weniger Elektrolyt bedeutet geringeren Energieverbrauch und weniger Restchloride.
- Der Restchloridgehalt in der fertigen Lösung ist vernachlässigbar, was das Umweltrisiko senkt – ohne Bildung von Xenobiotika.
Laborergebnisse
Nach europäischen Normen geprüft.
- bakterizide Reduktion in 60 Sekunden (EN 13727)
- ≥ 5 log
- gegen Legionella pneumophila (EN 1276)
- > 5,28 log
- Gefahrenhinweise nach REACH
- 0
